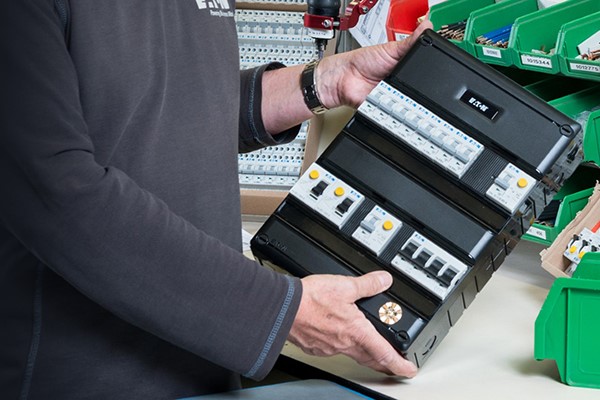

Veelzijdige en veilige voorgeconfigureerde groepenkast

Systeem 55 in nieuw jasje

Bij Eaton houdt men een vinger aan de pols als het gaat om wat de markt wenst en nodig heeft. Concepten als pv-ready, stekerklaar installeren, voorgeconfigureerde groepenkasten en een configuratietool, zijn het bewijs. ‘Installatiegemak en veiligheid staan voorop’, aldus segment manager residential Wendy van der Aa.

‘Systeem 55 ontstond meer dan tachtig jaar geleden in Hengelo en is in de loop van de tijd steeds aangepast aan de eisen van de markt. Wat het systeem uniek maakt is de modulaire opbouw met altijd een veelvoud van 55 mm voor de buitenmaten. Door de compacte en traditionele afmetingen van 220 x 220 mm en 220 x 330 mm is het systeem geschikt voor zowel nieuwbouw als bij vervanging’, vertelt Wendy van der Aa, die zich bij Eaton onder meer bezighoudt met slimme oplossingen voor het residentiële segment.

Modulair en uitbreidbaar

Van der Aa vertelt enthousiast over de innovaties die door het residentiële team van Eaton aan Systeem 55 zijn toegevoegd. ‘Voor de groepenkasten is er een klikbaar opzetstuk van 165 mm met een extra Din-rail en ook een opzetstuk voor stekerbaar installeren, voorzien van tien uitbreekpoorten voor de plaatsing van GST18- of Winsta-connectoren en twee uitbreekpoorten voor dataconnectoren. Nieuw is dat we ook een module gaan leveren voor invoer aan de onderzijde.’
Standaard zijn de kasten in vier maten leverbaar, en dus altijd gebaseerd op een veelvoud van 55 mm. Voorgeconfigureerd zijn Systeem 55 groepenkasten te leveren voor 1- fase en 3-fase waaronder een aantal pv-ready configuraties. Van der Aa: ‘Het is dezelfde systeemkast, maar dan zo geconfigureerd dat pv-panelen of een autolader makkelijk aan te sluiten zijn. De pv-ready-configuraties zijn voor het aansluiten ervan getest op basis van een gelijktijdigheid van 1. Dat houdt in dat deze groepen langere tijd belast kunnen worden. De kasten zijn standaard ontworpen voor de extra energie die pv-panelen opleveren.’

Veiligheid voorop

‘Veiligheid voor de gebruiker en voor de installateur staat centraal. Dat wordt onderschreven door het keurmerk van het systeem. Zo heeft Systeem 55 niet alleen een Kema-Keur voor de componenten, maar ook voor de configuraties. Dit betekent dat alle configuraties zijn getest onder supervisie van Dekra. Met Systeem 55 Flex kunnen er extra eindgroepen toegevoegd worden, waarbij het Kema-keur behouden blijft. Dat is belangrijk voor de installateur, want Eaton blijft verantwoordelijk voor het ontwerp.’
Eaton start ook een campagne die het belang van veiligheid onder de aandacht moet brengen. Van der Aa: ‘In de campagne gaan we in op het ontwerp van de groepenkast en hoe het zit met het de ontwerpverificatie en het (niet-verplichte) Kema-keur. Zo zullen we aandacht geven aan de systeemeisen en productnormen waaraan voldaan moet worden voor dit keurmerk. Ook gaan we in de campagne in op de gevolgen van de energietransitie. Er komen meer eindgroepen in installaties en dat vraagt veel van het ontwerp van een groepenkast. En er is aandacht voor vlamboogdetectie. Dat is (nog) niet verplicht, maar biedt een bescherming tegen brand in een installatie. We leveren een aantal standaardconfiguraties, waar een AFDD+ aardlekautomaat met vlamboogdetectie is toegepast voor het AC-deel van de installatie.’

‘De installateur kan de groepenkast online configureren’

Veelzijdigheid sluit aan op vraag

Een andere innovatie heeft te maken met de grote energievraag in woonhuizen: een stekerbare Systeem 55-keukenverdeler. Dit is een onderverdeler voor het decentraal aansluiten van apparaten en groepen in de keuken of in een andere ruimte in de woning waar de energievraag groot is. Eaton levert een aantal standaarduitvoeringen; maatwerkconfiguraties zijn aan te vragen via de online groepenkastconfigurator.
Van der Aa: ‘Bij nieuwbouwwoningen wordt de keukeninrichting steeds vaker pas bepaald als de verkoop is gerealiseerd. Maar ook bij het renoveren van een keuken in een bestaande woning maakt de keukenverdeler het inrichten van een passende configuratie eenvoudig. De installateur kan online configureren en de uitlevering via de groothandel regelen. Is het geen bestaand ontwerp, dan kan via de configurator een referentienummer aangevraagd worden. Dan produceren wij de configuratie voor uitlevering door de groothandel. Assemblage gebeurt dan in onze fabriek, waar het ontwerp van die configuratie van een standaardconfiguratie met Kema-keur kan worden afgeleid.’

Montagegemak voor installateur

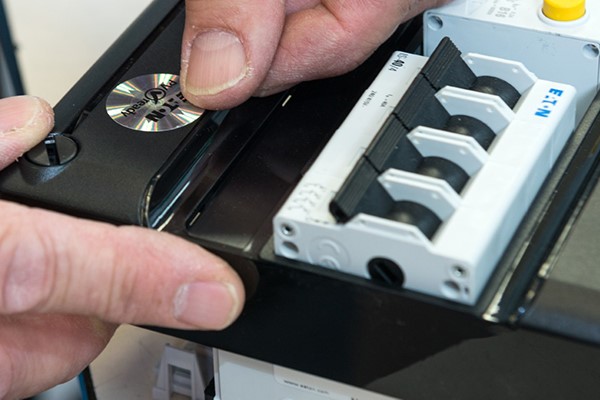

Voor de installateur is eenvoud en snelheid van werken een belangrijke factor bij de keuze van een systeem. Naast de standaarddimensionering moeten aspecten als aansluitruimte, uitneembaar en inklikbaar montageframe en opzetstukken bijdragen aan dat montagegemak. Systeem 55 heeft tien buisinvoerplaatsen op de bodem en een tweede rij van acht erboven. Ook kan een aansluitblokje voor een beltransformator in de zijwand worden geplaats. Daarnaast bevat Systeem 55 uitstootbare plaatsen aan achterzijde voor bijvoorbeeld renovatietoepassingen. In de zijwanden zitten eveneens uitstootbare plaatsen voor een metrische wartel of de mogelijkheid voor zij-invoer van de aarddraad. Van der Aa: ‘Verder montagegemak bij installeren is er door de handdichtdrukbare en verzegelbare snelsluitingen. We doen er alles aan om te zorgen dat installatiegemak en veiligheid voorop staan.’

Tekst: Tom de Hoog
Fotografie: Eaton
