Speciale ophanging voorkomt geluidstransport in leidingen

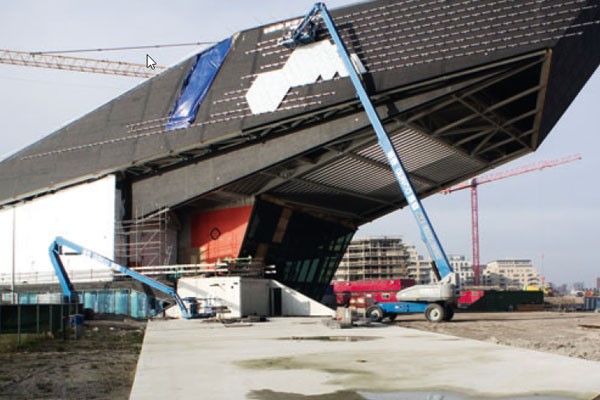

EW-600x400

In de vorm van een gestroomlijnde, breed uitwaaierende schelp verrijst in Amsterdam aan de noordoever van het IJ in de nieuwe stadswijk Overhoeks het Eye filminstituut Nederland. Met dit nieuwe gebouw krijgt de wijk een spectaculaire landmark direct aan het water. En niet alleen architectonisch is het gebouw markant. Ook de ophanging van het leidingwerk verdient speciale aandacht. Al het leidingwerk is namelijk akoestisch ontkoppeld zodat er geen trillingen en vibraties in de filmzaal kunnen doordringen.

Het complete staalskelet van het  filminstituut  dat  op dit moment in aanbouw is aan de noordoever van het IJ in Amsterdam, is in drie delen geconserveerd en gecoat. Vervolgens is het naar de uiteindelijke locatie getransporteerd, waar het geheel in elkaar is gezet. Het staalskelet vormt de basis voor een 25 m hoog gebouw. Het gebouw heeft een overkraging van maar liefst 30 m.

Ron de Heus, chefmonteur werktuigbouwkunde bij ULC Verwarming uit Utrecht vertelt dat dit gebouw niet alleen wat betreft vormgeving interessant is, maar ook vanuit de installatietechniek bekeken. ‘In dit gebouw is namelijk niets recht. Het pand heeft veel schuine dakvlakken, waardoor alle leidingen, die normaliter horizontaal lopen, scheef zijn. Bovendien moest het leidingwerk zodanig aan de staalconstructie worden opgehangen dat dit akoestisch ontkoppeld was, teneinde trillingen en vibraties in de filmzalen onder alle omstandigheden te voorkomen. Verder heeft de opdrachtgever extreme eisen gesteld met betreffende het geluidsniveau. Zo mochten alle werktuigbouwkundige installaties in het pand maar maximaal 30 dB aan geluid produceren. Daarom is ervoor gekozen het complete gebouw zowel aan de binnen- als buitenzijde te isoleren. Geluid kan zo niet van buiten naar binnen, en omgekeerd. Voor montage en bevestiging van het bovenstaande is samen met Würth gezocht naar oplossingen om aan al deze eisen tegemoet te komen.’

PROJECTGEGEVENS
Opdrachtgever: Eye filminstituut, Amsterdam
Installateur: ULC verwarming, Utrecht
Aannemer: Bouwbedrijf M.S.. de nijs en Zonen, Warmenhuizen
Leverancier: Würth Nederland, ’s-hertogenbosch
Architect: Delugan Meissi Associated Architects, Wenen ’

Inrichting

Het Eye filminstituut Nederland krijgt vier nieuwe, ‘state-of-the-art’-filmzalen en een tentoonstellingsruimte van 1.200 m2 voor de presentatie van de internationale collectie over het bewegende beeld, vanaf 1895 tot en met vandaag. Eye heeft onder meer een verzameling van maar liefst 37.000 filmtitels, filmgerelateerde collecties zoals filmaffiches, foto’s, scenario’s en publiciteitsdossiers. Ook beschikt het instituut over een van de grootste filmbibliotheken van Europa met ruim twintigduizend boeken, zo’n tweeduizend internationale filmtijdschriften, een knipselarchief en multimedia met informatie over film en filmgeschiedenis. Het nieuwe gebouw kan straks zestienhonderd bezoekers tegelijkertijd ontvangen.

‘We zijn begonnen met de aanleg van het leidingwerk in de fundering’, zo vertelt de Heus. ‘Na plaatsing van de staalconstructie hebben we ruim driehonderd speciale balkklemmen op de staalconstructie bevestigd, omdat bevestiging aan het dak niet was toegestaan. Door de balkklemmen zijn vervolgens tientallen meters rails geleid, waaraan de leidingen voor de sprinklerinstallatie, de hemelwaterafvoer, de vuilwaterafvoer en de luchtkanalen konden worden gemonteerd’. Op de technische bouwlaag, tussen het dak van het gebouw en het plafond, staat ongeveer 80 procent van alle benodigde elektrische en werktuigbouwkundige installaties opgesteld. De Heus: ‘Zo staan er voor de toe- en afvoer van verse lucht naar de filmzalen, de expositieruimtes, de keuken en de kantoren maar liefst elf luchtbehandelingskasten (lbk’s) opgesteld. Voor koeling en verwarming van de kantoren en de mediatheek wordt gebruikgemaakt van betonkernactivering. Het gebouw is aangesloten op de stadsverwarming. Voor de betonkernactivering is zo’n 10 km leiding in de vloer gelegd. Het op temperatuur houden van de kantoorruimten en het opwarmen en koelen van de betonnen muren in de winter, respectievelijk zomer, gebeurt met zogeheten DID-units. Dit is een klimaatsysteem waarbij constant koude lucht door de leidingen stroomt. De omgevingstemperatuur wordt met deze units op een vooraf ingestelde temperatuur gehouden door de lucht voortdurend langs de elementen van de units te blazen. Voor de montage van bovengenoemde apparatuur heeft Würth Nederland tienduizenden bevestigings- en montagematerialen geleverd. Materialen variërend van ophangsystemen tot beugels, balkklemmen en diverse soorten ankers.

EW_600x400Artist impression, zoals het filminstituut eruit gaat zien na de oplevering in september 2011.

Geïsoleerde leidingen

De waterleidingen en de riolering voor de douches, de toiletgroepen en de keuken zijn aangelegd door de gemeente Amsterdam. Deze leidingen hangen als enige aan de betonconstructie. De leidingen voor de rioleringen in de kantoorruimten zijn gemonteerd door ulc en geïsoleerd, om geluidsoverlast in de kantoorruimten tegen te gaan. De Heus vertelt: ‘Om de hemel- en vuilwaterafvoer gecontroleerd van het schuine dak naar beneden te brengen, hebben we ervoor gekozen geleidingsgoten aan te brengen. Op die manier kan het water namelijk naar diverse afvoerpunten worden getransporteerd en klettert het niet op ongewenste plaatsen van het dak.’

Woud van de Kaay, chefmonteur elektra: ‘Op het gebied van elektra-installaties zijn kosten noch moeite gespaard in dit pand. Zo is er conform NEN 2535 in het hele gebouw een brandmeldinstallatie aangelegd, deels uitgerust met functiebehoud, die gekoppeld is aan een sprinklerinstallatie. Het benodigde water voor deze installatie wordt gehaald uit twee prefab waterbassins. Deze waterbassins zijn uitgerust met niveaumelders die signaleren wanneer een bepaald minimum waterniveau is bereikt. Vanuit de waterleiding worden de bassins dan volautomatisch weer bijgevuld. Speciaal voor de aanleg van de sprinklerinstallatie zijn gecertificeerde montagematerialen geleverd. Denk aan speciale beugels en diverse soorten verankering.’

Het gebouw voorzien van een CA6-netwerk voor dataverkeer, telefonie, de ontruimingsinstallatie en alle huishoudelijke  stroomvoorzieningen. In totaal is voor de aanleg van bovengenoemde installaties ruim 25 km halogeenvrije kabel verwerkt. Dit is een type kabel dat in geval van brand geen rook of giftige gassen produceert. ‘Ter beveiliging van het complex is door het hele pand een camera observatiesysteem aangelegd. Het betreft hier een zogeheten CCTV, een toegangscontrolesysteem voor het personeel en een inbraakbeveiligingssysteem, een intercom- en een deurvideo-installatie’, aldus Van de Kaay.

WPs-container

Voor het totale project heeft Würth Nederland de afgelopen maanden tienduizenden producten geleverd. Cruciaal bij de aanvoer van dit soort producten  is volgens De Heus een continue aanvoer. ‘Het juiste product, op de juiste tijd op de juiste plaats. Om dit te kunnen realiseren hebben wij de leverancier gevraagd een wps-container op het bouwterrein te plaatsen. Dat is een container die uitgerust is met het elektronische bestelsysteem Orsy-scan en die gevuld is met alle bevestigings- en montagematerialen per bouwfase. Dit systeem voorkomt dat onze monteurs misgrijpen. Ontbreekt er toch nog wat, dan kunnen de onderdelen meteen worden besteld en wordt de bestelling de volgende dag geleverd. In noodgevallen kan zelfs worden teruggevallen op de grijpvoorraad bij de Würth-winkel om de hoek.’

Als alles volgens planning verloopt, dan wordt het vijf verdiepingen tellende Eye filminstituut aankomende zomer opgeleverd. Met het totale project is een investering gemoeid van ruim 26 miljoen euro. De opening van dit prestigieuze gebouw staat gepland voor begin 2012. Vanaf dat moment is het markante gebouw waarin 920.000 kg staal is verwerkt een niet meer te missen blikvanger in onze hoofdstad. Alweer een aanwinst voor toeristisch Amsterdam.

Tekst: Henriëtte van Norel
