Twee keer plezier van dezelfde kilowatt

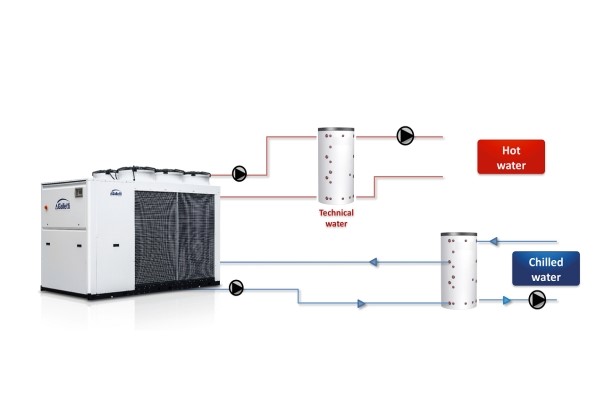

LCP van Galletti: een compacte vierpijpswarmtepompoplossing

LCP Galletti

Een warmtepomp is een interessante verduurzamingsoplossing, omdat je met de input van een kilowatt elektrische energie een veelvoud van kilowatts aan warmte kunt genereren. Dat wordt uitgedrukt in het COP-getal. Dat geldt voor een normale omkeerbare warmtepomp. Een vierpijpsssysteem, zoals de multifunctionele warmtepomp van Galletti, benut die kilowatt zelfs twee keer op momenten dat dit
type warmtepomp verwarmings- én koelvermogen levert op hetzelfde tijdstip. En in Nederland, met zijn lange tussenseizoenen, is die behoefte best vaak aanwezig.

Een vierpijpsoplossing, zoals Galletti die sinds vorig jaar flink promoot op de Nederlandse markt, is nadrukkelijk op zoek naar utiliteitsgebouwen met een Noord- en Zuidgevel en naar klanten die door de aard van hun bedrijf zelfs in de winter nog extra behoefte hebben aan koeling en in de zomer aan extra warmte’, zo zegt Joep Peeraer van Airconair.

Airconair is sinds vorig jaar bezig de Nederlandse markt te bewerken met warmtepompsystemen van het Italiaanse Galletti. Peeraer denkt met de LCP, een vierpijpswarmtepompsysteem, een heel interessante compacte oplossing te hebben voor vooral utiliteitsgebouwen en hotels. De normale COP van de LCP, dus in de situatie dat de warmtepomp uitsluitend koelt óf verwarmt zoals in de zomer en in de winter, is al heel hoog met 6,0. In periodes dat de warmtepomp tegelijk koelt en verwarmt, mag je dat rendementsgetal verdubbelen. We willen in Nederland allemaal een lekkere strenge winter en een heerlijke warme zomer, maar de realiteit is dat het 60 procent van het jaar tussen de 10 en 20 °C is. In deze zogeheten tussenseizoenen bewijst deze warmtepomp zijn grote waarde.’

Gelijktijdig verwarmen en koelen

De LCP van Galletti is al enkele jaren op de markt. Sinds Airconair het toestel actief in Nederland aanbiedt, groeit de interesse. In opdracht van een installateur bekeek Jaap Looij van J2Moerdijk uit Klundert de mogelijkheden voor de plaatsing van het vierpijpssysteem van Galletti, zoals Looij de LCP noemt. Het installatieadviesbureau is uiteraard niet exclusief bezig met Galletti-producten, maar Looij’s interesse was gewekt, omdat hij sowieso enthousiast is over het vierpijpsprincipe. ‘En nu ik de zaak heb geëngineerd en afgeprijsd ben ik zeker enthousiast geworden over deze machine’, vertelt hij. ‘Bij een normale omkeerbare warmtepomp kun je verwarmen óf koelen, maar niet tegelijk. De vierpijpsmachine van Galletti kan dat wel’, steekt Looij van wal. ‘De warmte die wordt onttrokken bij het koelen van een ruimte wordt direct ingezet om elders in het gebouw te verwarmen. En vice versa. En dat is redelijk uniek. Maar waarom ik echt enthousiast ben over de vierpijps van Galletti is de compactheid van het toestel. De fabrikant is erin geslaagd alle techniek in één kast te stoppen. De vierpijpssystemen die ik ken hebben een dubbele opstelling. Met die machine van Galletti bespaar je dus gewoon ruimte en ook het aansluiten op het afgiftesysteem is eenvoudiger omdat er minder leidingwerk nodig is.’

Looij legt uit dat het bij een afweging welke warmtepompoplossing je adviseert ook heel belangrijk is goed te kijken naar de specifieke situatie bij de klant. ‘Is het bedrijfspand van die klant zodanig ontworpen dat er inderdaad sprake is van een gelijktijdige behoefte aan verwarming en koeling? En hoeveel maanden per jaar is dat? Heeft het pand bijvoorbeeld een gevel puur op het noorden en een gevel puur op het zuiden, dan krijg je in de winter al gauw dat er bij 8 ˚C en een lekker zonnetje op de zuidgevel, behoefte is aan koeling aan die kant van het gebouw, terwijl aan de andere kant van het gebouw volop verwarmingsvermogen wordt gevraagd. Dan ga je energiekosten besparen met een vierpijpssysteem.’

Draaiuren

De installateur voor wie Looij het advies heeft geschreven heeft de opdracht de installaties van het pand te bekijken en te optimaliseren. ‘Heel specifiek,' zo vertelt hij, ‘was dat het een industriële klant is die naast kantoor- en bedrijfsruimtes ook een laboratorium heeft. Dat betekent dat er niet alleen sprake is van een situatie waarin gelijktijdig moet worden verwarmd en gekoeld in vooral de tussenseizoenen, maar dat daar bovenop allerlei processen in dat lab plaatsvinden waarvoor ook in de zomer warmte nodig is en in de winter koeling. En dat betekent dat het aantal draaiuren waarop die vierpijps het hoogste rendement haalt (bij gelijktijdigheid) een stuk groter is voor deze klant.’

Waar Peeraer spreekt over een rendement van 12, weet Looij natuurlijk ook wel dat een dergelijk hoge COP een theoretisch getal is. Dat betekent volgens hem echter zeker niet dat die verdubbeling van de COP een fabeltje of verkoopverhaal is. ‘Als adviesbureau hebben dat laten uitrekenen voor een school waar we dit toestel hebben geadviseerd. Waar een omkeerbare warmtepomp de onttrokken warmte of koeling afblaast, bleek de LCP van Galletti tijdens draaiuren waarin sprake was van gelijktijdigheid, inderdaad uit te komen op een dubbele COP-waarde, omdat de afgeblazen warmte of koeling direct weer wordt benut. Natuurlijk niet op 12 , want er zullen altijd periodes blijven dat er geen warmte- of geen koelvraag is en de buffervaten voor de lt-verwarming en ht-koeling al gewoon op temperatuur zijn (respectievelijk 45 en 12 °C). Maar hoe meer uur een bedrijfspand zowel koel- als verwarmingsvermogen vraagt, hoe interessanter het is voor een vierpijpsoplossing te kiezen.’

Utiliteit en industrie

Looij denkt dat dat dit type warmtepomp geen optie is voor woningen, ‘maar in de utiliteit en de industrie zie ik veel mogelijkheden. Je ziet bijvoorbeeld steeds meer heel goed geïsoleerde scholen die behoefte hebben aan een oplossing die gelijktijdig kan koelen en verwarmen. Maar ook voor hotels en kleine commerciële toepassingen, zoals winkels, zal deze warmtepomp zijn weg zeker gaan vinden.’ Peeraer is het met Looij eens dat deze warmtepomp minder geschikt is voor standaardwoningen, ‘maar in het luxere segment zie ik zeker wel mogelijkheden voor de LCP.’

Tekst: Paul Smorenburg
Fotografie: Industrie
