Flexibele watertank als warmtebatterij

Met Hydrobag richting gasloos

Woningen-600x400

De Hydrobag is een flexibele watertank die energie opslaat en warmte afgeeft wanneer er behoefte is aan verwarming of warm tapwater. Doordat om deze zak een 13 cm dikke isolatieschil is aangebracht, verliest de buffer slechts 0,4 graden warmte per 12 uur. In vergelijking met een regulier buffervat is dit opslagsysteem efficiënter en zorgt het voor een flinke extra energiebesparing, die gasvrij wonen een grote stap dichterbij brengt.

De Hydrobag is ontstaan vanuit het Slamdamconcept; nooddammen, gemaakt van EPDM, die water tegenhouden om overstromingen te voorkomen. ‘Met het materiaal dat we al langer gebruikten voor de Slamdam zijn we de flexibele buffertank, de Hydrobag, gaan ontwikkelen’, vertelt Simon Berendsen, accountmanager bij het gelijknamige bedrijf uit Emmer-Compascuum. De Hydrobag is in feite een warmtebatterij waarin zoveel mogelijk warmte, opgewekt met bijvoorbeeld zonlicht, wordt opgeslagen. ‘Het principe is eigenlijk zeer eenvoudig. De warmte die je kunt opwekken met zonnepanelen of heatpipes, maar eventueel ook met een gasketel of houtkachel, sla je op in de watertank die je in onrendabele ruimtes kunt plaatsen, zoals in de kruipruimte of achter het knieschot. Het uitgangspunt is dat je de warmte in water opslaat voor gebruik in de avond en de nacht. Doordat wij de Hydrobag op een temperatuur  brengen die je bijna een-op-een in het afgiftesysteem kunt toepassen, gebruiken we een warmtepomp vooral als back-up.’ Afhankelijk van de installatie ziet een Hydrobag er in elke woning of gebouw anders uit. Hij is leverbaar in formaten van 500 tot 10.000 liter. Een standaard Hydrobag plus isolatieschil is 2 m lang, 2 m breed en ongeveer 70 cm hoog. De binnenmaten zijn 160 x 160 x 40 cm, wat een inhoud oplevert van 1024 liter. Voor de uitwisseling van warmte beschikt het systeem over meerdere platenwisselaars. Zo heeft elk circuit dus zijn eigen platenwisselaar: één voor het cv-systeem, één voor tapwater en optioneel voor de uitwisseling van warmte met de heatpipes, warmtepomp en/of hout- of pelletkachel. Die verschillende wisselaars worden automatisch aangestuurd via een besturingskast.

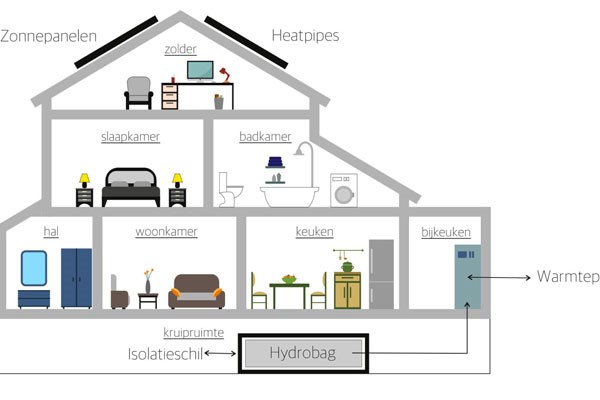

600x400De Hydrobag is een warmtebatterij die, geplaatst in de kruipruimte of achter het knieschot, zorgt voor cv-water en warm tapwater.

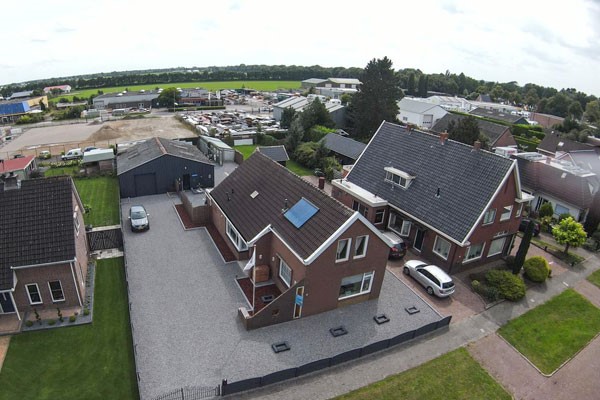

Toepasbaarheid woningen

De Hydrobag is een toepassing voor elk type woning, als er maar een kruipruimte of zolder is. Maar waarom zou je niet gewoon buffervaten in de garage zetten? ‘Omdat een geïsoleerde Hydrobag de warmte tien keer beter vasthoudt dan een normale buffertank’, vertelt Berendsen. ‘Bovendien is de levensduur van de Hydrobag twee keer zolang (40 jaar) als een doorsnee buffertank.’ Berendsen geeft toe dat het plaatsen van de Hydrobag in appartementen een stuk lastiger is, omdat daar geen kruipruimte is. ‘Wat we dan kunnen doen is een of meerdere Hydrobags in een cv- of kelderruimte van het gebouw leggen. Die Hydrobags slaan zoveel mogelijk warmte op die wordt aangevoerd vanuit de heatpipes die we op het dak plaatsen. Met de opgeslagen warmte voeden we dan het collectieve cv-systeem dat vaak in zo’n gebouw aanwezig is.’

Rendement

‘Toen wij de markt opgingen, kwam vanuit de groothandel de vraag hoe we de zak op tempratuur gingen brengen. We moesten er dus iets aan koppelen en kozen voor heatpipes. Heatpipes hebben een extreem hoog rendement, hoger dan zonnecollectoren. Ze leveren het hele jaar door warmte’, legt Berendsen uit. Ook op de donkere dagen draaien heatpipes goed mee. Door de goede isolatieschil verliest de Hydrobag maar 0,4 graden per 12 uur als er verder geen warmte aan wordt onttrokken. Uiteraard hangt het van de warmte-afname af hoe snel de Hydrobag afkoelt. Vloerverwarming vraagt slechts water van 30 graden, waar radiatoren water van 60 graden afnemen. Maar zodra warmte uit de zak is onttrokken, gaat hij weer bijladen. Met een warmtepomp warm je hem weer op tot maximaal 60 graden; en als die temperatuur is bereikt stopt de warmtepomp weer.

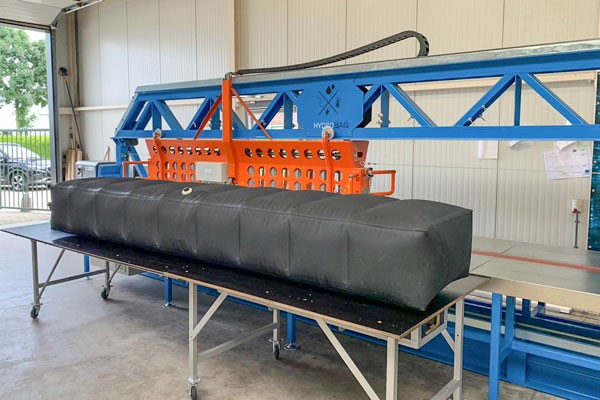

foto-600x400De Hydrobag wordt al ingezet in diverse nieuwbouwprojecten.

Installatiegemak

Yorick Wessels plaatst de Hydrobags namens het bedrijf. ‘Hoewel het een beetje krap is in kruipruimtes, kunnen we hem meestal gemakkelijk plaatsen. Vervolgens bouwen we in de woning alles op en installeren we de besturingskast, waarin alle bekabeling, elektriciteits- en sensorwerk al prefab is verwerkt. De heatpipes en de Hydrobags worden geplaatst door een gespecialiseerde ploeg, waardoor het werk in veel gevallen beperkt blijft tot het aansluiten van het leidingwerk.’ Installateurs die ook aan de slag willen met dit product adviseert hij eerst een keer mee te kijken. ‘Het is nu eenmaal een andere installatie dan een reguliere buffertank of boiler. Het is geen installatie die je binnen twee dagen afrondt. Je bent met twee man ongeveer een week bezig.’ Wessels geeft aan dat de installatietijd sterk verschilt, afhankelijk van de plek waar de Hydrobag en heatpipes of zonnecollectoren moeten komen. ‘Het is erg handig als je de fijne kneepjes kent van hoe de Hydrobag in elkaar steekt, maar met de juiste begeleiding is het plaatsen niet moeilijk. De fabrikant gaat bepaalde onderdelen nog standaardiseren, waardoor de installatie eenvoudiger wordt.’ <

Terugverdientijd

De gemiddelde terugverdientijd van de Hydrobag ligt, met de huidige gasprijzen, op vijf jaar. Natuurlijk speelt het huidige gasverbruik voor verwarming een grote rol. Simon Berendsen: ‘Thuis had ik een hr-ketel met een gasverbruik van 2.000 kuub per jaar en daar betaalde ik toen 2,30 euro voor, dus 4.600 euro per jaar. Met de Hydrobag bespaar ik nu 50 procent op mijn gasrekening; dat is 2.300 euro. Mijn systeem kost geïnstalleerd ongeveer 12.000 euro, dus mijn terugverdientijd ligt op iets meer dan vijf jaar. Aangetekend moet worden dat we verschillende systemen hebben. Het ligt er bijvoorbeeld ook helemaal aan of je het systeem wilt gebruiken om helemaal van het gas af te gaan of niet. En of je nog een back-up systeem behoudt of dat je het volledig standalone wil laten draaien.’

Tekst: Marco Pijper
Beeld: Hydrobag
