Hank Wes: ‘Wat ik technisch gezien geweldig vind aan de SuperTube, is dat het best moeilijk is om iets wat al zo lang bestaat, toch zo grondig te verbeteren. Als je de oplossing ziet die wij ontworpen hebben, vraag je je echt af waarom dit niet eerder bedacht is. Iedereen weet dat je een fles sneller leeg kunt gieten als je er een draaiende beweging mee maakt; dat simpele principe is bij de Geberit SuperTube ook toegepast.’

Waterkapje

Om deze eenvoudige maar slimme innovatie goed uit te leggen, kijken we eerst naar wat er in een conventioneel afvoersysteem gebeurt. Wes: ‘Als vanuit een aansluiting op een van de verdiepingen van een gebouw water instroomt in de standleiding, vormt het een soort kapje; een hydraulische afsluiting. Het vallende water drukt de lucht in de afvoerbuis naar beneden en zuigt tegelijkertijd lucht van boven aan. Zo ontstaat over- en onderdruk in de leiding. Deze drukverschillen zijn bepalend voor de maximale afvoercapaciteit van de buis.’
Deze situatie is vergelijkbaar met hoe een volledig omgekeerde fles klokkend leegloopt; dit duurt langer dan wanneer je de fles schuin houdt. De kern van het probleem is dat het water recht naar beneden valt, in het midden van de buis of fles. En precies dat is wat bij de SuperTube anders werkt. Wes: ‘Wij hebben drie soorten fittingen die er op verschillende manieren voor zorgen dat het water langs de wand van de buis stroomt. Op deze manier blijft de kern van de buis vrij voor de be- en ontluchting. Daardoor kun je veel meer toestellen aansluiten op dezelfde standleiding.’

Innovatieve fittingen

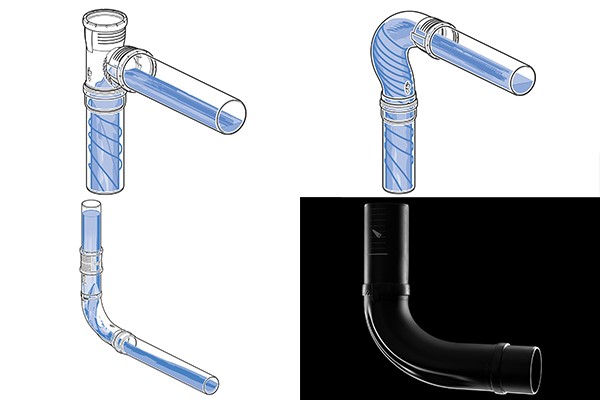

Het Carve T-stuk, voor de verdiepingaansluitingen, is zodanig vormgegeven dat het vuilwater via de zijwand met een draaiende beweging de standleiding instroomt. Daarna wordt het naar beneden stromende vuilwater via de zogenaamde Flowdivider in de BottomTurn-bocht naar de buitenbocht geleid. Vervolgens wordt het via speciaal gevormde gootjes onderin de bocht – de Guide-channel – zo de buis ingeleid, dat het met zo min mogelijk verlies van snelheid horizontaal goed doorstroomt. De BackFlip-bocht tenslotte, heeft een lichte knik, wat weer zorgt voor een draaiende beweging van het vuilwater. Dit stroomt hierdoor via de zijwand de standleiding in. Met deze ingebouwde slimmigheden voorkom je hydraulische afsluitingen. ‘De drukverschillen die in dit systeem ontstaan zijn namelijk minimaal’, legt Wes uit. ‘Dat maakt dat bij een Ø110 standleiding, de afvoercapaciteit van 4 naar 6 liter per seconde kan worden verhoogd. Bij een Ø 90 kom je uit op 4 liter per seconde.’

‘Geen aansluitvrije zones en afschot nodig, dus je wint echt aan ruimte’

Ruimtewinst

Deze simpele innovaties zorgen volgens Wes voor een radicaal andere installatie. In een conventioneel systeem moeten ontwerpers bij gestapelde bouw namelijk rekening houden met aansluitvrije zones. Als je in die zone toch een aansluiting wilt maken, moet een omloopleiding worden opgenomen in het leidingontwerp om problemen te voorkomen. Een van die problemen kan zijn dat rioolgassen via de sifons de woning kunnen binnendringen door te hoge overdrukken in de standleiding. Een conventionele 45° voetbocht neemt namelijk relatief veel plaats in beslag, terwijl de horizontale leidingen afschot nodig hebben.
In het innovatieve systeem van Geberit werkt dat anders, vertelt Wes: ‘Je hebt met het SuperTube-systeem geen aansluitvrije zones bij de voetbocht, dus heb je geen omloopleiding meer nodig. Ook heb je voor een flink aantal meters horizontale versleping geen afschot nodig. Bij Ø 110 gaat dat om 6 meter, bij Ø 90 om 4 meter. Doordat je geen omloopleiding meer nodig hebt en geen afschot, kun je met kleinere schachten werken en een hoger plafond realiseren. Je wint dus echt aan ruimte!’

Eenvoudiger ontwerp

Dat is niet het  enige voordeel, het vereenvoudigt de installatie ook enorm: ‘Als je in een pand bijvoorbeeld alle badkamers onder elkaar wilt bouwen, betekent dat in een conventioneel systeem dat je op bepaalde verdiepingen afwijkend moet installeren. Dat brengt extra werk met zich mee en geeft een verhoogd risico op fouten. Met de SuperTube kun je consequent elke badkamer overal hetzelfde uitvoeren, met minder materialen en minder werkvoorbereiding.’

Gelijkwaardigheid

Omdat het Geberit-systeem anders werkt dan een conventioneel afvoersysteem, klopt de werkwijze op het oog niet met de Nen 3215. Wes is zich daarvan bewust. ‘Deze norm beschrijft de eisen waaraan binnenriolering in bouwwerken moet voldoen. Zo worden onder andere de minimale hellingshoek voor horizontale leidingen en het toepassen van een omloopleiding voorgeschreven, maar die zijn in ons systeem niet meer nodig.’
De Nen-norm biedt volgens hem ruimte voor dit soort innovaties.  ‘Installateurs mogen een systeem gewoon toepassen als de leverancier kan aantonen dat de oplossing gelijkwaardig is aan de norm. In het geval van onze SuperTube betekent dat dus dat deze net zo goed presteert qua afvoercapaciteit als de gestelde norm.’
‘Helaas bestaat er niet zoiets als een onafhankelijke commissie waar je gelijkwaardigheid aan kan vragen’, zegt Wes. ‘Als de Nen hiermee zou starten, zouden we daar direct op de stoep staan. Maar Geberit heeft de afvoercapaciteit wel zelf uitvoerig getest in Zwitserland en daarbij vastgesteld dat het systeem beter presteert dan traditionele systemen.’ Daarbij is het volgens Wes goed te weten dat Geberit al zo’n tien jaar werkt met innovaties rondom dit principe. ‘De Geberit PE Sovent Highpower, een voorloper van de SuperTube met iets andere specificaties, werkt op dezelfde manier. Het principe is dus al bewezen in de praktijk.’

Gegarandeerde afvoercapaciteit

Op basis van de onderzoeken en praktijkervaring, geeft Geberit garanties af. Om installatiebedrijven zekerheid te geven, garandeert de fabrikant de afvoercapaciteit zolang er volgens haar voorschriften geïnstalleerd is. En als dat niet kan in de gegeven praktijksituatie, gaat Geberit zelfs nog een stapje verder. Wes: ‘Als de praktijksituatie dusdanig ingewikkeld is dat je er technisch niet uitkomt met de reguliere installatievoorschriften, dan is het mogelijk om de casus aan ons voor te leggen. Wij geven dan duidelijk aan of iets wel of niet op een bepaalde manier geïnstalleerd kan worden. Als het een ‘ja’ is, krijg je dat ook op papier bevestigd.’
